シンプルな例
@startuml skin rose state A state B [*]--> A :開始 A->B :call B B->A :back B-->[*] :終了 @enduml
影(shadow)を取り除き、セルを簡易表示
@startuml skin rose skinparam shadowing false hide empty description state A state B [*]--> A :開始 A->B :call B B->A :back B-->[*] :終了 @enduml
「back」の表示を消す場合は、
B->A :back から、B->A : （全角スペース１文字）にする。

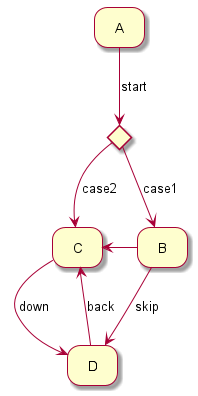

分岐（選択）がある場合、
<<choice>> で表現
@startuml skin rose skinparam shadowing true hide empty description state A state B state c1 <<choice>> A -->c1 : start c1-->B : case1 c1-->C : case2 B -->D : skip B -left->C C -->D : down D -up->C : back @enduml
入れ子の記述
入れ子の場合中に記述するstateを省略できる
@startuml skin rose skinparam shadowing true hide empty description state Phase1{ A ->B : action_1 } state Phase2{ B-->C : action_2 C ->D : action_3 } @enduml

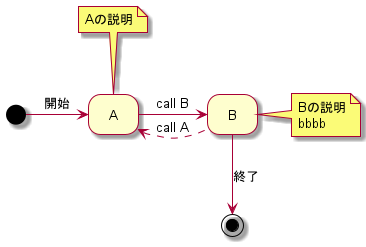

注釈をつける
１行書式
note 方向 of 対象: 注釈
複数行書式
note 方向 of 対象
注釈
end note
左右上下は、 left , right , top , bottom
@startuml 状態遷移図 note left of, note right of, note top of, note bottom of skin rose skinparam shadowing true hide empty description state A state B [*] -> A :開始 B -left[dashed]-> A :call A note top of A: Aの説明 A -> B :call B note right of B Bの説明 bbbb end note B --> [*] :終了 @enduml
