PlantUML シーケンス図（２）loop

ループの書き方

@startuml
participant 処理A as a
participant 処理B as b

activate a
	|||
	loop 1～20
		a -> b :call A
		activate b
			b --> a
		deactivate b
	end
	|||
deactivate a

@enduml

シーケンス図における Tips

• ||| を書くと、間隔を伸ばすことができる。

break を表見
note（注釈）を一緒に書いた方が良いと思われる

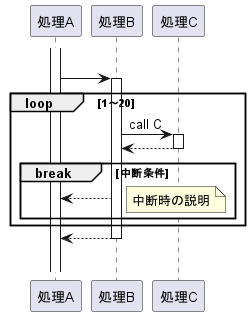

@startuml
participant 処理A as a
participant 処理B as b
participant 処理C as c

|||
activate a
	a -> b
	activate b
		loop 1～20
			b -> c :call C
			activate c
				c --> b
			deactivate c
			break 中断条件
				b --> a
				note right :中断時の説明
			end
		end
	        b --> a
	deactivate b
|||

@enduml
